فن آوری هوادهی فرآیند مهندسی شده انتقال اکسیژن به فاضلاب برای پشتیبانی از تصفیه بیولوژیکی و حفظ پایداری فرآیند است.
در سیستم های لجن فعال هوادهی فراهم می شود اکسیژن محلول (انجام دهید) برای میکروارگانیسم هایی که BOD، COD و آمونیاک را حذف می کنند. همچنین اختلاط کامل را تضمین می کند و از ته نشین شدن لجن و مناطق بی هوازی جلوگیری می کند.
در اکثر تصفیه خانه های شهری و صنعتی، هوادهی 40 تا 60 درصد کل انرژی مصرفی را مصرف می کند ، آن را به بزرگترین مرکز هزینه عملیاتی تبدیل می کند.
هوادهی سه عملکرد همزمان انجام می دهد:
• انتقال اکسیژن - DO را تامین می کند (معمولاً 1.5-3.0 میلی گرم در لیتر حفظ می شود)
• مخلوط کردن - زیست توده را معلق نگه می دارد (MLSS معمولاً 2000-4000 میلی گرم در لیتر)
• تثبیت فرآیند - از شرایط سپتیک و تشکیل بو جلوگیری می کند
بدون اکسیژن کافی، باکتری های هوازی نمی توانند مواد آلی را به طور موثر اکسید کنند. زیر 0.5 میلی گرم در لیتر DO، عملکرد نیتریفیکاسیون به شدت کاهش می یابد.
برای طراحی یا مقایسه سیستم ها، مهندسان از پارامترهای قابل سنجش استفاده می کنند:
OTR (نرخ انتقال اکسیژن)
جرم اکسیژن منتقل شده در ساعت (کیلوگرم O2/hr).
SOTE (بازده استاندارد انتقال اکسیژن)
درصد اکسیژن منتقل شده در شرایط استاندارد (آب تمیز، 20 درجه سانتیگراد).
عامل آلفا (α)
ضریب تصحیح حسابداری برای شرایط فاضلاب در مقابل آب تمیز.
محدوده معمولی: 0.6-0.85.
محدوده عملکرد معمولی:
| پارامتر | پخش کننده حباب خوب | حباب درشت | هواکش سطحی |
|---|---|---|---|
| SOTE | 25-35٪ | 8-15٪ | 10-20٪ |
| بهره وری انرژی (kg O2/kWh) | 2.5-6.5 | 1.2-2.5 | 1.5-3.0 |
| عمق مخزن معمولی | 4-8 متر | 3-6 متر | 2-4 متر |
سیستم های حباب ریز ارائه می کنند 2-3× راندمان اکسیژن بالاتر نسبت به سیستم های حباب درشت
از آنجایی که نیاز به اکسیژن پیوسته است، حتی بازده کوچک نیز به میزان قابل توجهی افزایش می یابد.
مثال:
کارخانه 10000 مترمکعب در روز که به 1800 کیلوگرم اکسیژن در روز نیاز دارد
افزایش راندمان تا 15 درصد
→ می تواند مصرف برق سالانه را بین 50000 تا 120000 کیلووات ساعت کاهش دهد
در نرخ برق صنعتی، این به طور مستقیم بر هزینه چرخه عمر بیشتر از تجهیزات CAPEX تأثیر می گذارد.
نتیجه گیری: هوادهی فقط یک مرحله فرآیند نیست. این منبع انرژی در تصفیه بیولوژیکی فاضلاب است.
هوادهی سرعت واکنش بیولوژیکی، پایداری لجن و مصرف انرژی گیاه را تعیین می کند.
در سیستم های لجن فعال، در دسترس بودن اکسیژن به طور مستقیم حذف BOD و عملکرد نیتریفیکاسیون را کنترل می کند.
بدون هوادهی کنترل شده، ظرفیت تصفیه کاهش می یابد و کیفیت پساب ناپایدار می شود.
میکروارگانیسم های هوازی از اکسیژن محلول (DO) برای اکسید کردن مواد آلی استفاده می کنند.
نیاز معمول اکسیژن:
• حذف 1 کیلوگرم BOD → 1.1-1.5 کیلوگرم O2
• 1 کیلوگرم NH4+-N نیتریف شده → 4.57 کیلوگرم O2
در گیاهان پیشرفته، نیتریفیکاسیون اغلب نشان دهنده 60 تا 70 درصد از کل نیاز اکسیژن .
اگر DO کمتر از 1.0 میلی گرم در لیتر باشد:

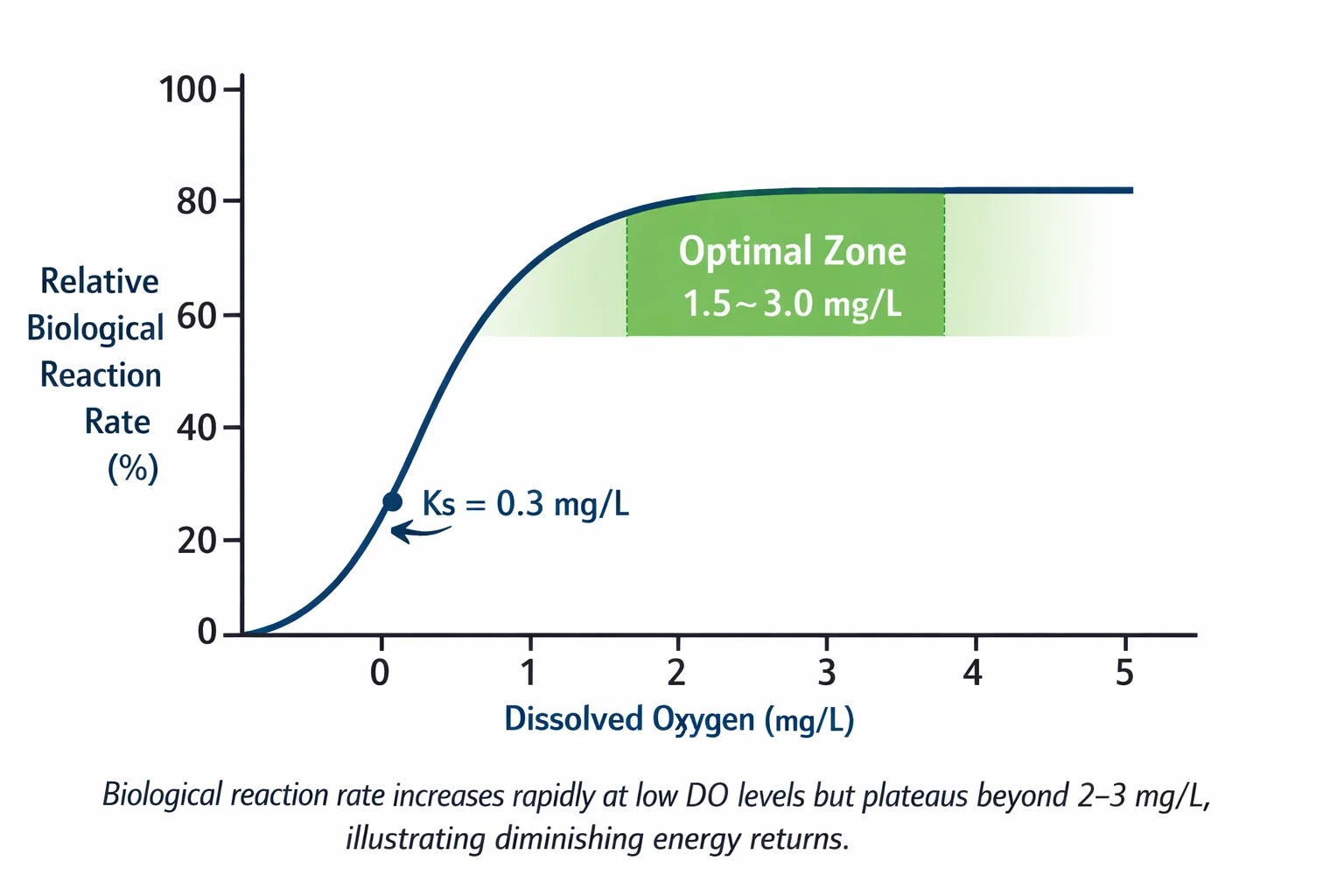

رشد بیولوژیکی به دنبال دارد سینتیک مونود ، که توضیح می دهد چگونه سوبسترا یا غلظت اکسیژن سرعت واکنش را محدود می کند.
نرخ رشد ∝ DO / (Ks DO)
کجا:
وقتی DO افزایش می یابد:
• کمتر از 0.5 میلی گرم در لیتر → سرعت واکنش اکسیژن را محدود می کند
• بین 1.5-3.0 mg/L → محدوده عملیاتی بهینه
• بالاتر از 3.0 میلی گرم در لیتر → حداقل افزایش عملکرد اما هزینه انرژی بالاتر
این توضیح می دهد که چرا اکثر تصفیه خانه ها هدف قرار می گیرند 1.5-3.0 میلی گرم در لیتر DO .
اکسیژن کم خطرات عملیاتی قابل اندازه گیری ایجاد می کند:
• DO <0.5 mg/L → فروپاشی نیتریفیکاسیون
• ORP < -100 mV → شرایط بی هوازی
• احتمال حجیم شدن لجن افزایش می یابد
• خوشه های NH4-N پساب
حتی 1 تا 2 ساعت قطع اکسیژن می تواند سیستم های صنعتی پر بار را بی ثبات کند.
هوادهی معمولاً شامل موارد زیر است:
• 60-40 درصد کل مصرف برق کارخانه
• تا 70% در سیستم های نیتریفیکاسیون فشرده
سناریوی نمونه:
ظرفیت کارخانه: 20000 متر مکعب در روز
نیاز به اکسیژن: 2500 کیلوگرم در روز
بهبود راندمان انتقال اکسیژن از 2.0 به 3.5 کیلوگرم O2/kWh
→ صرفه جویی سالانه: 200000 کیلووات ساعت
افزایش بهره وری کوچک به کاهش قابل توجه بلند مدت OPEX تبدیل می شود.
هوادهی صرفاً «افزودن هوا» نیست.
این تعادل بین:
• نیاز به اکسیژن
• مصرف انرژی
• الزامات اختلاط
• خصوصیات لجن
طراحی صحیح هوادهی پایداری درمان و بهینه سازی هزینه چرخه عمر را تضمین می کند.
فن آوری های هوادهی بر اساس نحوه انتقال اکسیژن به آب طبقه بندی می شوند: سیستم های هوای منتشر، هوادهی مکانیکی و هوادهی جت.
هر فناوری در راندمان انتقال اکسیژن، مناسب بودن عمق، هزینه سرمایه و عملکرد انرژی متفاوت است.
انتخاب نوع اشتباه می تواند هزینه چرخه عمر را 20 تا 40 درصد افزایش دهد.
هوادهی پراکنده از دمنده ها و دیفیوزرهای غوطه ور برای انتشار هوا به صورت حباب استفاده می کند.
این فناوری غالب در کارخانه های شهری مدرن است.
هوا از طریق دیفیوزرهای غشایی یا سرامیکی وارد می شود. حباب های کوچکتر باعث ایجاد سطح بزرگتر و زمان تماس طولانی تر می شوند.
• قطر حباب ریز: 1-3 میلی متر
• قطر حباب درشت: 4-10 میلی متر
• عمق مخزن بهینه: 4-8 متر
• SOTE (حباب ریز): 25-35٪
• بهره وری انرژی: تا 6.5 کیلوگرم O2/kWh
سیستم های حباب ریز فراهم می کنند 2-3× راندمان اکسیژن بالاتر نسبت به سیستم های حباب درشت
• لجن فعال شهری
• راکتورهای بیولوژیکی صنعتی
• مخازن هوادهی عمیق
• گیاهان بهینه انرژی
هواده های مکانیکی با هم زدن سطح آب اکسیژن را انتقال می دهند.
آنها به جای انتشار حباب ریز به تلاطم متکی هستند.
یک پروانه یا روتور آب را به هوا پرتاب می کند و تماس هوا و آب را افزایش می دهد.
• راندمان اکسیژن: 1.5-3.0 کیلوگرم O2/kWh
• عمق موثر: 2-4 متر
• قدرت اختلاط: بالا
• نصب: ساده
• خندق های اکسیداسیون
• تالاب ها
• پروژه های مقاوم سازی
• تسهیلات اولویت دادن به سادگی بر کارایی
سیستمهای مکانیکی معمولاً نسبت به سیستمهای حباب ریز انرژی کمتری دارند، اما نگهداری آنها آسانتر است.
هوادهی جت از جت های مایع با سرعت بالا برای جذب هوا و مخلوط کردن آن با آب استفاده می کند.
یک پمپ فشار منفی ایجاد می کند و هوا را از طریق یک نازل ونتوری به داخل جریان آب می کشد.
• قابلیت عمق: تا 10 متر
• راندمان اکسیژن: 2.0-4.0 کیلوگرم O2/kWh
• اختلاط عالی
• مناسب برای فاضلاب با بار بالا
• فاضلاب صنعتی
• کاربردهای با مواد جامد بالا
• مخازن یکسان سازی
• راکتورهای عمیق
سیستم های جت قدرت اختلاط و راندمان اکسیژن را متعادل می کنند.
| تکنولوژی | راندمان اکسیژن (kg O2/kWh) | عمق معمولی | رتبه انرژی | مخلوط کردن Strength | سطح CAPEX |
|---|---|---|---|---|---|
| پخش کننده حباب خوب | 2.5-6.5 | 4-8 متر | بالا | متوسط | متوسط |
| حباب درشت | 1.2-2.5 | 3-6 متر | پایین | بالا | پایین |
| سطح مکانیکی | 1.5-3.0 | 2-4 متر | متوسط | بسیار بالا | متوسط |
| هوادهی جت | 2.0-4.0 | 4-10 متر | متوسط–High | بالا | متوسط–High |
سیستم های حباب ریز در گیاهان حساس به انرژی غالب هستند.
سیستم های مکانیکی در تاسیسات مبتنی بر سادگی غالب هستند.
سیستم های جت در محیط های صنعتی با اختلاط فشرده غالب هستند.
انتخاب بستگی به:
• سرعت انتقال اکسیژن مورد نیاز (kg O2/hr)
• هندسه و عمق مخزن
• غلظت MLSS
• هزینه انرژی در هر کیلووات ساعت
• دسترسی به تعمیر و نگهداری
قاعده کلی:
اگر بهینه سازی انرژی در اولویت است ← پخش کننده های حباب ظریف.
اگر قدرت اختلاط اولویت دارد ← سیستم های مکانیکی یا جت.
اگر عمق مخزن > 6 متر → سیستم های پراکنده یا جت ترجیح داده می شود.
نیهاوواتر در درجه اول بر روی سیستم های هوادهی مبتنی بر دیفیوزر مهندسی شده ، بهینه شده برای:
• توزیع یکنواخت هوا
• عملکرد SOTE بالا
• مواد بادوام صنعتی
• طراحی طرح بندی جریان هوای سفارشی
تاکید فقط تامین کننده دیفیوزر نیست، بلکه بهینه سازی بهره وری اکسیژن در سطح سیستم است.

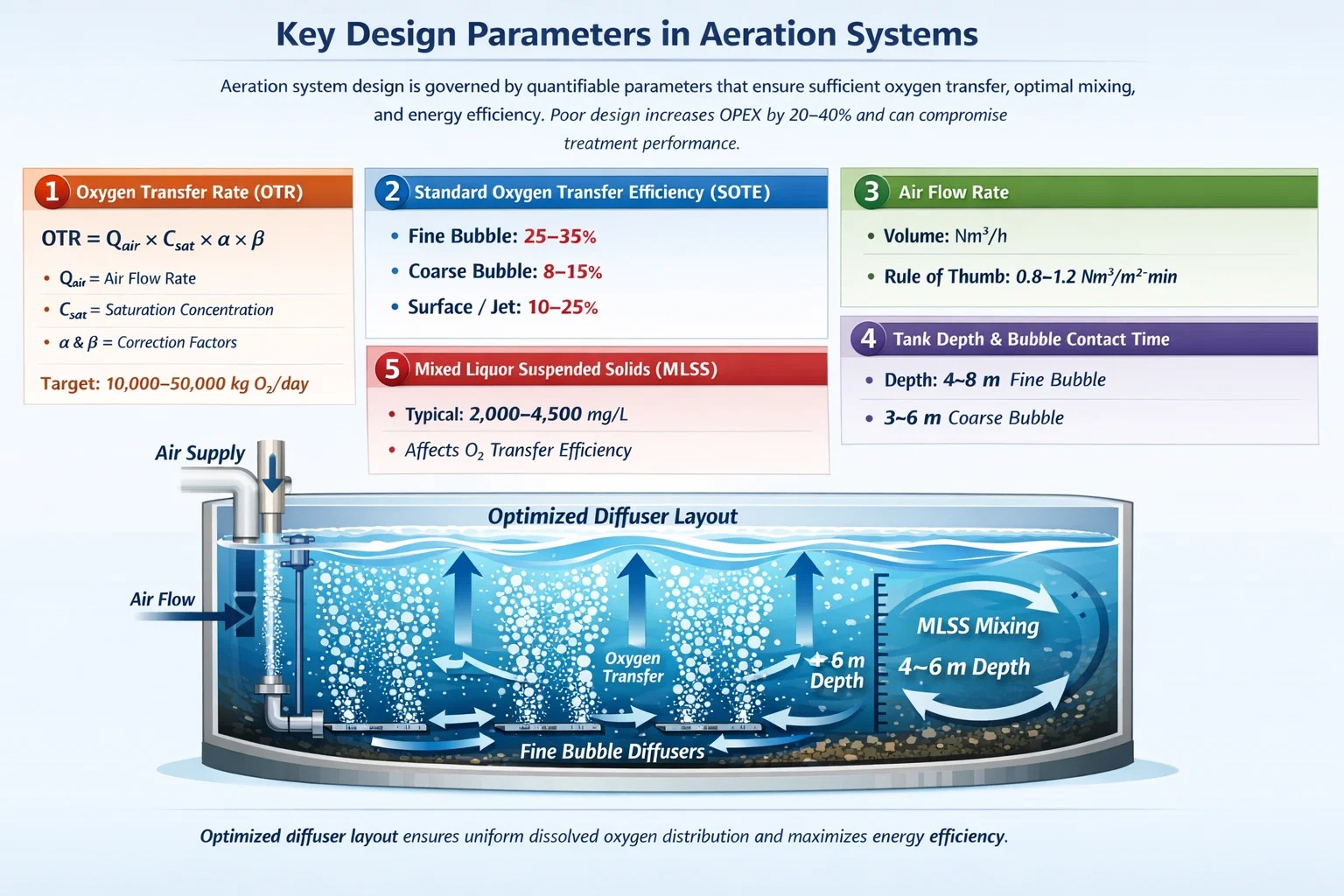

طراحی سیستم هوادهی توسط پارامترهای قابل اندازه گیری کنترل می شود که انتقال اکسیژن کافی، اختلاط بهینه و بهره وری انرژی را تضمین می کند.
طراحی ضعیف OPEX را 20 تا 40 درصد افزایش می دهد و می تواند عملکرد درمان را به خطر بیندازد.
تعریف: OTR جرم اکسیژن انتقال یافته به آب در واحد زمان (کیلوگرم O2/hr) است.
فرمول (ساده شده):
OTR = Q_air × C_sat × α × β
کجا:
هدف طراحی معمولی:
تعریف: کسری از اکسیژن در شرایط استاندارد (آب تمیز، 20 درجه سانتیگراد) در واقع به آب منتقل می شود.
| نوع دیفیوزر | SOTE (%) |
|---|---|
| حباب خوب | 25-35 |
| حباب درشت | 8-15 |
| سطح مکانیکی | 10-20 |
| هوادهی جت | 15-25 |
SOTE با OTR برای محاسبه استفاده می شود ظرفیت دمنده و مصرف انرژی .
تعریف: حجم هوای عرضه شده در واحد زمان (Nm³/h).
ملاحظات طراحی:
قاعده کلی:
پارامتر قابل مشاهده: مسیر افزایش حباب در مقابل راندمان اکسیژن محلول.
| تکنولوژی | کارایی معمولی |
|---|---|
| پخش کننده حباب خوب | 2.5-6.5 |
| حباب درشت | 1.2-2.5 |
| سطح مکانیکی | 1.5-3.0 |
| هوادهی جت | 2.0-4.0 |
بهینه سازی:
غذای کلیدی: اندازه دمنده مستقیماً با نیاز اکسیژن، هندسه مخزن و عملکرد دیفیوزر مرتبط است.
نتیجه گیری: یک سیستم هوادهی به خوبی طراحی شده، تمام این پارامترها را برای دستیابی به تصفیه پایدار، DO یکنواخت و حداقل مصرف انرژی یکپارچه می کند.
فن آوری هوادهی در تصفیه فاضلاب شهری و صنعتی، آبزی پروری و مدیریت آب فرآیند ضروری است.
این اکسیژن را برای تصفیه بیولوژیکی فراهم می کند، از مناطق بی هوازی جلوگیری می کند و ثبات فرآیند را در کاربردهای مختلف تضمین می کند.
مثال موردی:
کارخانه شهری متوسط، 20000 متر مکعب در روز
| صنعت | فاضلاب معمولی | فن آوری هوادهی | نیاز به اکسیژن (کیلوگرم O2/روز) | MLSS (mg/L) |
|---|---|---|---|---|
| غذا و نوشیدنی | بالا BOD, low solids | حباب ریز / جت | 2000–10000 | 3000–4000 |
| نساجی | رنگ، COD سنگین | حباب ریز / جت | 1500–8000 | 2500–3500 |
| دارویی | بالا COD/NH₄⁺ | جت / حباب ریز | 1000–5000 | 3000–4500 |
| خمیر و کاغذ | بالا solids & BOD | جت / مکانیکی | 5000–20000 | 4000–5000 |
مشاهده:
سیستم های هوادهی انرژی بر و از نظر فنی حیاتی هستند. مسائل عملیاتی رایج می تواند بازده انتقال اکسیژن را کاهش دهد، هزینه های انرژی را افزایش دهد و کیفیت پساب را به خطر بیندازد.
شناسایی و اصلاح این مسائل برای درمان بیولوژیکی پایدار ضروری است.
| مشکل | شاخص ها / آستانه ها | علت احتمالی | راه حل پیشنهادی |
|---|---|---|---|
| پایین Dissolved Oxygen | DO < 1.0 میلی گرم در لیتر در مخزن هوادهی | گرفتگی دیفیوزر، عملکرد ضعیف دمنده، جریان هوا ناهموار | دیفیوزرها را تمیز کنید، خروجی دمنده را بررسی کنید، توزیع هوا را دوباره متعادل کنید |
| رسوب دیفیوزر | افت فشار> 10 تا 15 درصد یا انسداد قابل مشاهده | بیوفیلم، پوسته پوسته شدن، زباله | شستشوی معکوس منظم، تمیز کردن شیمیایی، نصب صافی |
| اختلاط ناهموار | گرادیان MLSS > 10-15٪ در سراسر مخزن | چیدمان ضعیف دیفیوزر، مخزن کم عمق، جریان هوا کم | چیدمان دیفیوزر را تنظیم کنید، جریان هوا را افزایش دهید، میکسرهای مکانیکی را در نظر بگیرید |
| مصرف بیش از حد انرژی | kWh/kg O2 > هدف طراحی | هوادهی بیش از حد، سرعت دمنده بالا، دیفیوزر ناکارآمد | جریان هوا را بهینه کنید، کنترل VFD را نصب کنید، دیفیوزرها را ارتقا دهید |
| شکست نیتریفیکاسیون | NH4+-N > 2 میلی گرم در لیتر پساب | DO < 1.5 میلی گرم در لیتر، اتصال کوتاه، بار بالا | DO را افزایش دهید، اختلاط را بهینه کنید، بار هیدرولیک را متعادل کنید |
| حجم دهی لجن | SVI > 150 میلی لیتر در گرم | رشد رشته ای، DO کم | حفظ DO ≥ 1.5 میلی گرم در لیتر، نظارت بر تعادل مواد مغذی، در نظر گرفتن مناطق انتخاب کننده |
| نویز / لرزش | بیش از 80 دسی بل در نزدیکی تجهیزات هوادهی | عدم تعادل مکانیکی، کاویتاسیون | قطعات چرخان را بازرسی کنید، یاتاقان ها را نگهداری کنید، نصب مناسب را انجام دهید |
| پارامتر | محدوده بهینه | یادداشت ها |
|---|---|---|
| DO | 1.5-3.0 mg/L | فعالیت بیولوژیکی را بدون اتلاف انرژی حفظ می کند |
| MLSS | 2000-4500 میلی گرم در لیتر | غلظت کافی زیست توده را تضمین می کند |
| SVI (شاخص حجم لجن) | 80-120 میلی لیتر در گرم | کیفیت ته نشینی را پیش بینی می کند |
| فشار دمنده | طبق مشخصات دیفیوزر | از هوادهی بیش از حد/کمتر از هوا جلوگیری می کند |
| توزیع جریان هوا | ± 10% یکنواختی | برای تحویل اکسیژن در سطح مخزن بسیار مهم است |
فن آوری هوادهی ستون فقرات تصفیه بیولوژیکی موثر فاضلاب است.
تامین اکسیژن، اختلاط و مصرف انرژی را کنترل می کند و مستقیماً بر حذف BOD/COD، نیتریفیکاسیون و پایداری لجن تأثیر می گذارد.
انتقال اکسیژن: پخش کننده های حباب ریز achieve 25–35% SOTE; oxygen demand must match biological load.
DO Control: حفظ 1.5-3.0 میلی گرم در لیتر برای سینتیک میکروبی بهینه. زیر 0.5 میلی گرم در لیتر خطر فروپاشی نیتریفیکاسیون را دارد.
بهره وری انرژی: هوادهی 40 تا 60 درصد برق کارخانه را تشکیل می دهد. بهینه سازی OTR و چیدمان دیفیوزر می تواند مصرف را 15 تا 35 درصد کاهش دهد.
انتخاب سیستم:
پارامترهای طراحی: عمق مخزن، MLSS، جریان هوا، OTR، SOTE، ضریب آلفا و کنترل دمنده برای بهینه سازی عملکرد به یکدیگر وابسته هستند.
نظارت عملیاتی: DO، MLSS، SVI، و یکنواختی جریان هوا برای تشخیص زودهنگام مشکل حیاتی هستند.
