تسلط بر نسبت F/M برای کنترل فرآیندهای فاضلاب در دنیای واقعی

در تصفیه بیولوژیکی فاضلاب، فرآیند لجن فعال اغلب به عنوان یک قطعیت ریاضی در نظر گرفته می شود. با این حال، مهندسان باتجربه فرآیند می‌دانند که بیشتر شبیه یک اکوسیستم فرار است. قلب مدیریت این اکوسیستم است نسبت غذا به میکروارگانیسم (F/M). .

در حالی که دستورالعمل‌های عملیاتی استاندارد فرمول‌های سفت و سختی را ارائه می‌دهند، تسلط واقعی فرآیند مستلزم درک نحوه تعامل F/M با شیمی آلی متغیر، سینتیک فصلی و محدودیت‌های حسگر زمان واقعی است. این راهنما فراتر از محاسبات اولیه حرکت می کند تا بینش های عملی و آزمایش شده در زمینه را برای بهینه سازی کارخانه مدرن ارائه دهد.

1. مقدمه ای بر نسبت F/M: تعادل جنبشی بیولوژیکی

نسبت F/M رابطه ترمودینامیکی بین جرم سوبسترای آلی زیست تخریب پذیری که وارد راکتورهای بیولوژیکی می شود و جرم باکتری های هتروتروف فعال اختصاص داده شده به تثبیت را تعریف می کند.

• "غذا" (F): نرخ جرم بارگذاری آلی. در حالی که به طور سنتی توسط تقاضای اکسیژن بیوشیمیایی (BOD) تعریف می شود، نشان دهنده ترکیبات کربنی فرار موجود برای کاتابولیسم میکروبی است.
• میکروارگانیسم ها (M): زیست توده سلولی فعال که در داخل مرزهای حوضه هوادهی قرار دارد و مسئول اکسیداسیون کربنی و لخته سازی زیستی است.

در یک سیستم ایده‌آل، این نسبت باکتری‌ها را در فاز رشد در حال کاهش یا اوایل فاز تنفس درون‌زا حفظ می‌کند. اگر ترازو در هر دو جهت بیش از حد منحرف شود، ساختار فیزیکی لجن تخریب می‌شود و شاخص حجم لجن (SVI) را تغییر می‌دهد و خطر عدم انطباق مقرراتی برای کل جامدات معلق (TSS) و محدودیت‌های مواد مغذی را به دنبال دارد.

2. ریاضی پویا: فاکتورگیری در تأخیر و لجن "خلوص"

نمایش ریاضی F/M در کتاب درسی ساده است، اما اجزای آن تله های عملیاتی را پنهان می کنند.

فرمول های متن خالص

واحدهای امپراتوری ایالات متحده:
F/M = (BOD ورودی، mg/L * جریان، MGD * 8.34) / (MLVSS، mg/L * حجم حوضه، MG * 8.34)

واحدهای متریک:
F/M = (BOD ورودی، mg/L * جریان، m3/day) / (MLVSS، mg/L * حجم حوضه، m3 * 1000)

به دست آوردن اطلاعات: شکستن تله تاخیر 5 روزه BOD

بزرگترین نقص در کنترل کلاسیک F/M این است که استاندارد BOD5 به یک دوره نهفتگی 5 روزه نیاز دارد. مدیریت یک کارخانه پویا با استفاده از یک نشانگر تاخیر 5 روزه تضمین می کند که همیشه در حال رفع بحران هفته گذشته هستید.

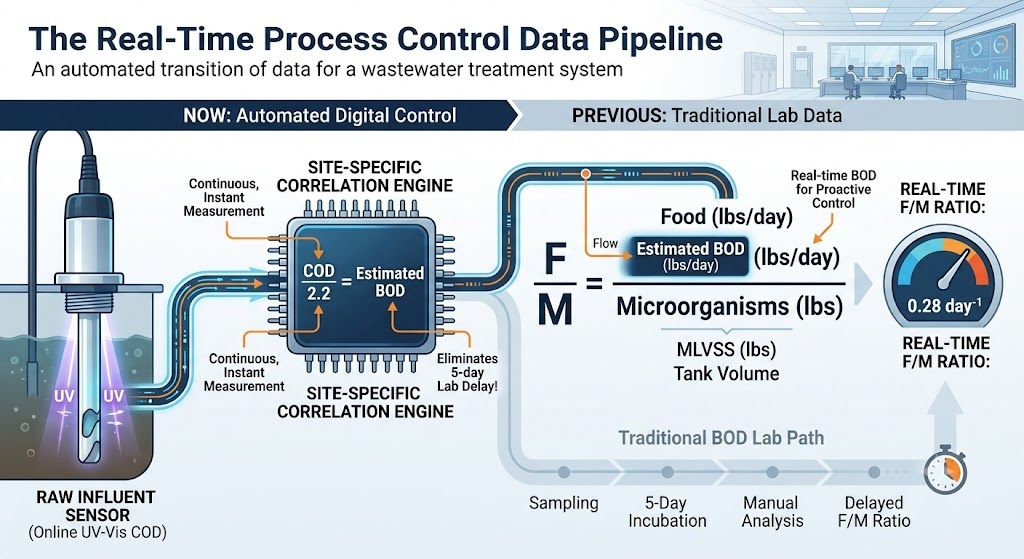

امکانات پیشرفته با ایجاد یک پویا از این امر دور می زند ماتریس همبستگی COD-to-BOD یا TOC-to-BOD . ورودی شهری خام خانگی معمولاً نسبت COD:BOD 2.0:1 تا 2.5:1 را نشان می دهد. با این حال، اگر مرکز شما بخش‌های صنعتی (به عنوان مثال، فرآوری مواد غذایی، تولید مواد شیمیایی) را دریافت کند، این نسبت می‌تواند به 4.0:1 یا هر ساعت تغییر کند.

[تخمین غذا در زمان واقعی] = COD روزانه (از طریق هضم 2 ساعته یا UV-Vis آنلاین) / ضریب همبستگی خاص سایت

با استفاده از اسپکتروفتومترهای UV-Vis آنلاین در سرریز پساب اولیه، اپراتورها می‌توانند به‌جای کشف یک اضافه بار سمی با تاخیر پنج روزه، «راب‌ها» آلی را در زمان واقعی ضبط کنند و معیارهای فرآیند را بلافاصله تنظیم کنند.

کسر خلوص MLVSS-to-MLSS

جایگزین کردن MLSS به جای MLVSS در مخرج یک اشتباه مهم است. MLSS شامل جامدات خنثی غیر بیولوژیکی (جامدات معلق ثابت مانند شن ریز، سیلت و فسفر رسوب شده) است.

یک گیاه شهری سالم نگهداری می کند نسبت MLVSS/MLSS (شاخص خلوص) 0.75 تا 0.85 . در هنگام باران های شدید در سیستم های فاضلاب ترکیبی، یا در کارخانه هایی با کانال های شن ناکافی، شن های بی اثر به داخل حوضه هوادهی می ریزند و نسبت را به زیر 0.60 کاهش می دهند. اگر کسر فرار را آزمایش نکنید (MLVSS از طریق آزمایش کوره صدا خفه کن فرار در دمای 550 درجه سانتیگراد)، از نظر ریاضی نیروی کار میکروبی خود را بیش از حد تخمین می زنید، سیستم خود را به شدت کم می کنید و باعث گرسنگی غیرمنتظره زیست توده می شوید.

3. سناریوی محاسبه پیشرفته: تغییر صنعتی

بیایید فراتر از محاسبات اولیه شهرداری به یک سناریوی پیشرفته نگاه کنیم که در آن یک کارخانه فرآوری مواد غذایی صنعتی یک موج غیرمنتظره ارگانیک را به یک سیستم شهری تخلیه می کند.

داده های میدانی در ساعت 08:00 صبح جمع آوری شده است:

• نرخ جریان نفوذی: 4.0 MGD
• COD پساب اولیه (از طریق آزمایش سریع): 600 میلی گرم در لیتر
• ضریب COD:BOD تاریخی برای این ترکیب صنعتی خاص: 2.4:1
• حجم مخزن هوادهی: 1.2 میلیون گالن (MG)
• غلظت MLSS: 3500 میلی گرم در لیتر
• کسر آلی فرار فعلی (MLVSS/MLSS): 72 درصد به دلیل رواناب اخیر گل و لای آب و هوای مرطوب

مرحله 1: محاسبه زمان واقعی BOD تخمینی (غذا)

تخمینی BOD ورودی = 600 میلی گرم در لیتر COD / 2.4 = 250 میلی گرم در لیتر BOD
غذای مصرفی = 250 میلی گرم در لیتر * 4.0 MGD * 8.34 = 8340 پوند BOD در روز

مرحله 2: محاسبه جرم بیولوژیکی واقعی (میکروارگانیسم ها)

غلظت واقعی MLVSS = 3500 میلی گرم در لیتر MLSS * 0.72 = 2520 میلی گرم در لیتر MLVSS
میکروارگانیسم های فعال = 2520 میلی گرم در لیتر * 1.2 MG * 8.34 = 25220 پوند MLVSS

مرحله 3: F/M بلادرنگ را محاسبه کنید

نسبت F/M = 8340 پوند BOD / 25220 پوند MLVSS = 0.33 روز^-1

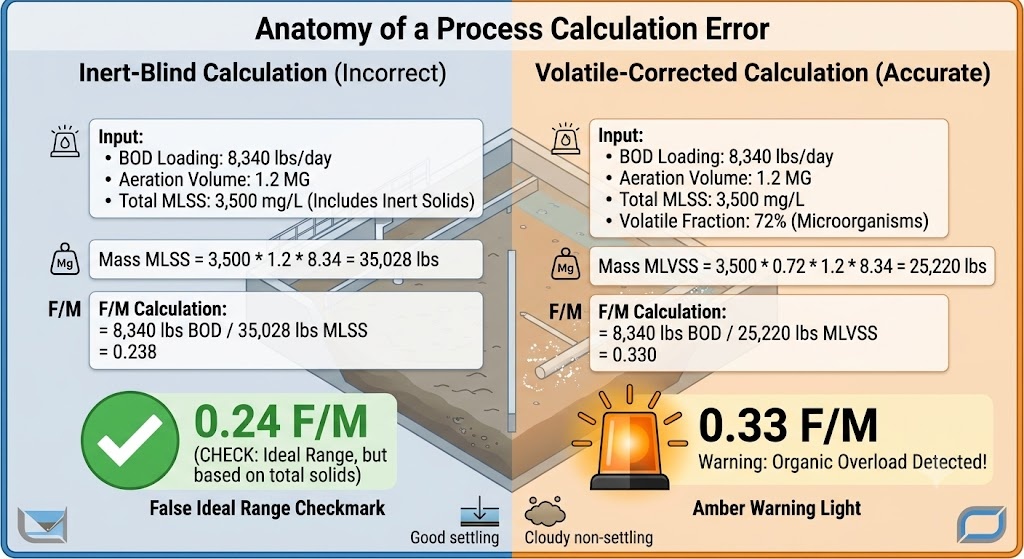

بینش عملیاتی: اگر اپراتور به اشتباه از MLSS کل برای محاسبه استفاده کرده بود، F/M محاسبه شده به صورت 0.24 ظاهر می شد که نشان دهنده یک سیستم متعارف کاملاً پایدار است. در واقع، بار بیولوژیکی واقعی 0.33 است - که به حد بالایی تصفیه معمولی نزدیک می‌شود و به اپراتور هشدار می‌دهد که هدر رفتن لجن را فوراً برای جلوگیری از شستشوی زیست توده سرکوب کند.

4. محدوده F/M ایده آل و ضریب دمای جنبشی

محدوده هدف عملیاتی باید با طراحی مهندسی خاص تاسیسات هماهنگ باشد.

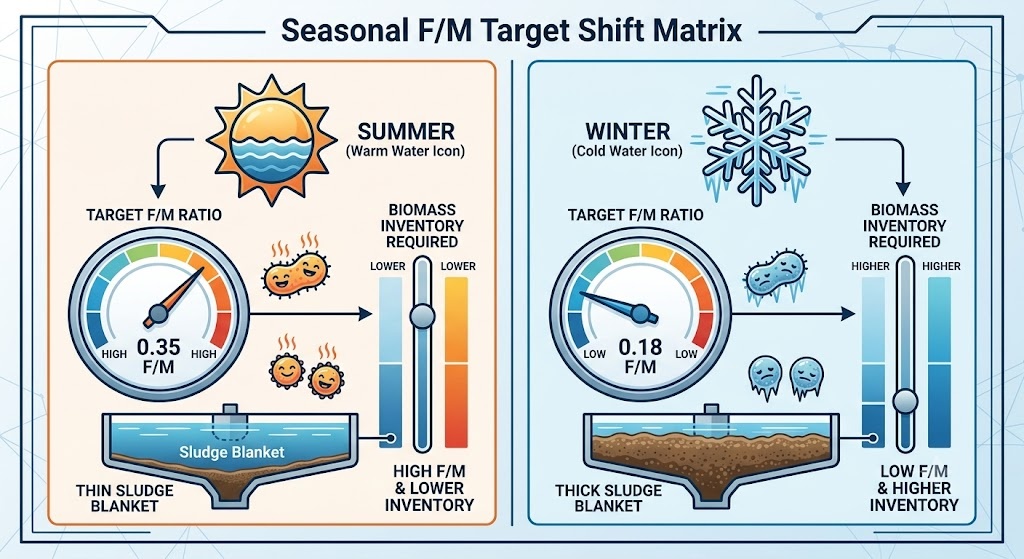

ضریب دما نادیده گرفته شده توسط کتاب های درسی

فعالیت آنزیمی میکروبی بسیار وابسته به دما است که توسط معادله آرنیوس اصلاح شده اداره می شود. به ازای هر 10 درجه سانتیگراد کاهش دمای فاضلاب، نرخ متابولیک بیولوژیکی تقریباً 50 درصد کاهش می یابد.

• عملیات تابستانی (25 درجه سانتیگراد): میکروب ها سرعت متابولیسم بالایی دارند. آنها به سرعت غذا مصرف می کنند. شما می توانید با خیال راحت نسبت F/M بالاتری را اجرا کنید (به عنوان مثال 0.35) زیرا سرعت پردازش جنبشی با نرخ بارگذاری مطابقت دارد.
• عملیات زمستانی (10 درجه سانتیگراد): میکروب ها کند می شوند. برای درمان همان جرم BOD ورودی، باید اندازه نیروی کار میکروبی خود را افزایش دهید. اپراتورها باید با بالا بردن عمدی اهداف MLVSS، نسبت F/M کمتری (مثلاً 0.18) را هدف قرار دهند تا قابلیت پردازش «دست به دهان» بیشتری ارائه کنند.

5. عیب یابی نسبت F/M بالا: اضافه بار ارگانیک و پراکندگی ساختاری

نسبت F/M بالا (>0.50 در سیستم های معمولی) نشان می دهد که انرژی کربن موجود بیش از ظرفیت متابولیک زیست توده ایستاده است. این ناشی از تخلیه‌های لجن صنعتی، تخلیه ناگهانی مواد جامد در آب طوفان، یا هدر رفتن بیش از حد لجن (WAS) است.

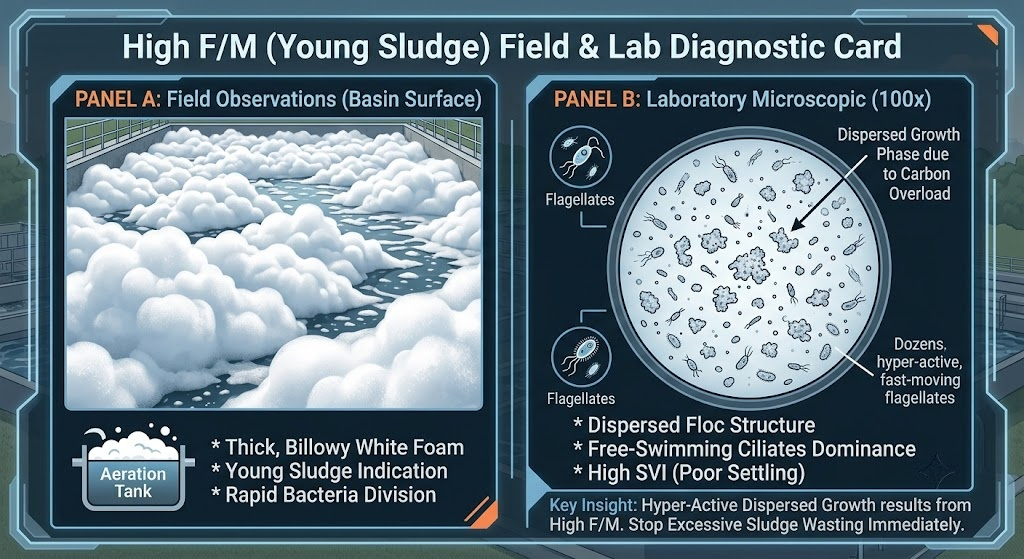

تشخیص و میکروسکوپ بصری در محل

• پدیده سطحی: حوض هوادهی ضخیم، متورم و بسیار سیال تولید می کند فوم سفید بکر . این فوم حاوی غلظت بالایی از پلی ساکاریدها و لیپیدهای خارج سلولی است که با تقسیم سریع باکتری های جوان در فاز رشد لگ آنها تولید می شود.
• ساختار میکروسکوپی: زیر بزرگنمایی 100 برابر، لخته های لجن کوچک، بشدت شکسته و فاقد لبه های ساختاری به نظر می رسند. شاهد تسلط گسترده ای از مژک داران و تاژک داران شنای آزاد، با عدم حضور روتیفرها یا مژک داران ساقه دار خواهید بود.

اقدامات اصلاحی پیشرفته

1. مانور Step-Feed: اگر تاسیسات شما مجهز به قابلیت تغذیه گامی است، جریان ورودی خام را از سر مخزن هوادهی منحرف کنید و آن را در مناطق میانی یا عقبی توزیع کنید. این بلافاصله نسبت F/M را در ورودی کاهش می دهد و از زیست توده برگشتی در برابر شوک آلی محافظت می کند.
2. تنظیمات تعادل RAS/WAS: فورا تمام پمپاژ WAS را متوقف کنید. برای به حداکثر رساندن انتقال جامدات ذخیره شده از زلال سازهای ثانویه به ناحیه واکنش، نرخ لجن فعال برگشتی (RAS) را افزایش دهید.

6. عیب یابی نسبت های پایین F/M: Microthrix Bulking & Pin Floc

نسبت F/M پایین (<0.15 در سیستم های معمولی) محیطی از گرسنگی شدید بیولوژیکی را نشان می دهد. جمعیت میکروبی از منبع انرژی اولیه خود بیشتر شده است.

تشخیص و میکروسکوپ بصری در محل

• پدیده سطحی: حوض هوادهی یک لایه پوسته پوسته متراکم، چرب، قهوه ای تیره یا برنزه ایجاد می کند که در برابر پاشش آب مقاومت می کند. شفاف کننده ثانویه نمایش داده می شود پین فلوک - ذرات ریز خاکستر مانندی که با وجود ستون آب بسیار شفاف روی سرریز پساب شناور هستند.

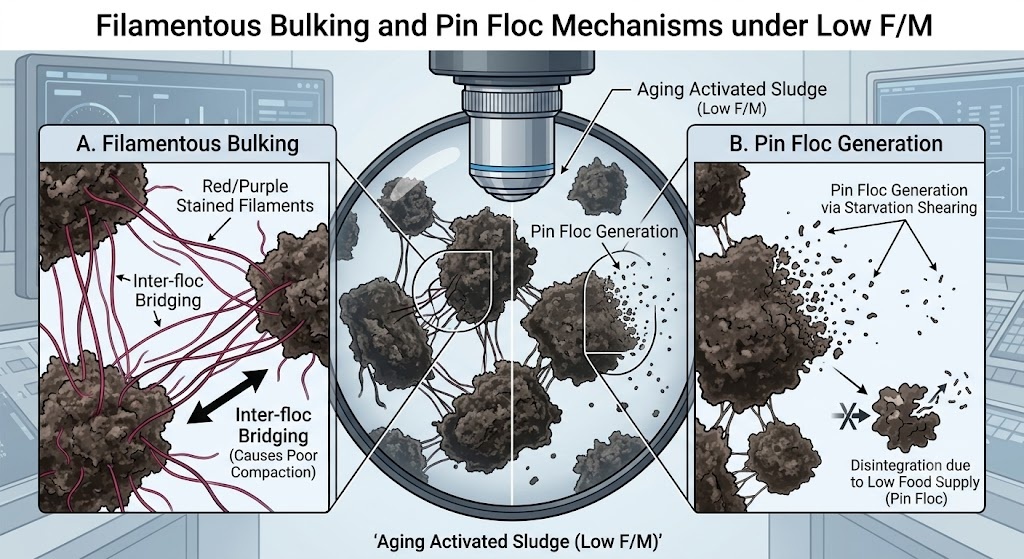

• ساختار میکروسکوپی: لخته های لجن عظیم، تیره و نامنظم به نظر می رسند. تارهای بلند و مو مانند باکتری های رشته ای (مانند Microthrix parvicella یا 0041 را تایپ کنید ) از هسته لخته ها خارج می شود، از شکاف ها عبور می کند و از نظر فیزیکی از تراکم در زلال ساز جلوگیری می کند.

مکانیک حجیم کردن گرسنگی

هنگامی که غذا کمیاب است، باکتری های رشته ای از باکتری های لخته ساز استاندارد پیشی می گیرند. سلول های رشته ای نسبت سطح به حجم بسیار بالاتری دارند و به آنها این امکان را می دهد که مقادیر کمی از BOD را به طور موثرتری نسبت به لخته های متراکم پاک کنند. با تکثیر، شبکه‌ای شبیه شبکه ایجاد می‌کنند که آب را به دام می‌اندازد، شاخص حجم لجن (SVI) را بالا می‌برد و باعث می‌شود که پوشش لجن در زلال‌کننده به سمت سطح بالا بیاید.

اقدامات اصلاحی پیشرفته

1. پروتکل اتلاف افزایشی: برای بازگرداندن تعادل باید بیومس اضافی را حذف کنید، اما تنظیمات بزرگ می تواند سیستم را شوکه کند. را اجرا کنید قانون حداکثر اتلاف 10 تا 15 درصد : هرگز حجم WAS روزانه خود را بیش از 15 درصد در یک پنجره 24 ساعته افزایش ندهید.
2. استراتژی کلرزنی انتخابی: اگر حجم دهی رشته ای شدید است، دوز هدفمند کلر را روی خط RAS اعمال کنید. دوز کلر را با سرعت دقیق 2 تا 5 پوند کلر در هر 1000 پوند MLVSS در روز . از آنجایی که رشته ها از ساختار لخته به سمت بیرون گسترش می یابند، ابتدا در معرض کلر قرار می گیرند و آنها را از بین می برد در حالی که باکتری های تشکیل دهنده لخته داخلی را ایمن نگه می دارند.

7. یکپارچه سازی فرآیند: ماتریس عملیاتی F/M در مقابل MCRT

عملیات فاضلاب پیشرفته F/M را به عنوان یک معیار مجزا مدیریت نمی کند. به عنوان معکوس ریاضی عمل می کند میانگین زمان اقامت سلولی (MCRT) یا زمان نگهداری جامدات (SRT) .

در حالی که F/M عامل استرس خارجی (غذای ورودی به سیستم) را اندازه گیری می کند، MCRT سن داخلی و زمان ماندگاری نیروی کار را اندازه گیری می کند.

MCRT = کل موجودی جامدات معلق فرار در سیستم / کل جرم جامدات فرار هدر رفته و پساب از دست رفته در روز

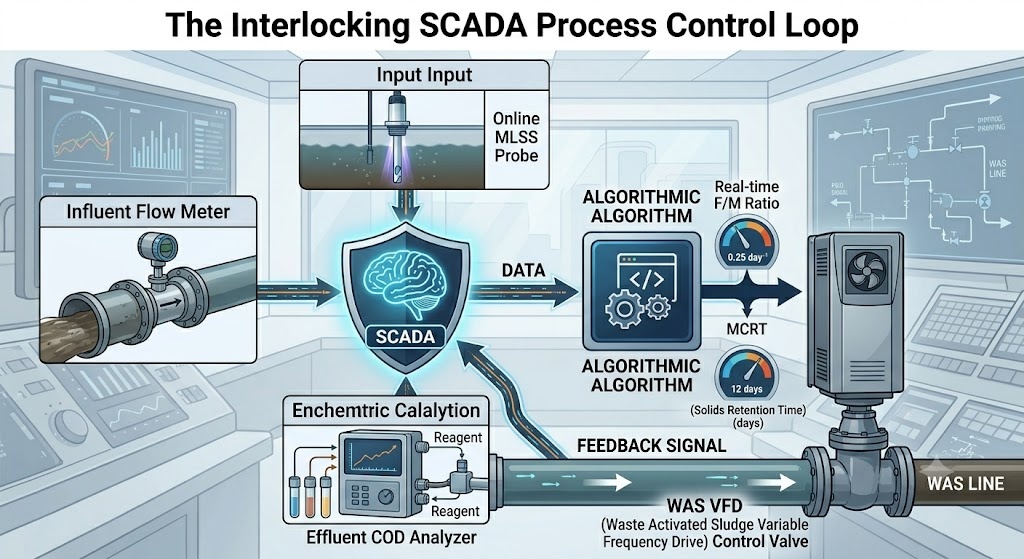

انتقال به دوقلوهای دیجیتال و کنترل خودکار اسکادا

امکانات درمانی مدرن از یک واحد استفاده می کنند ماتریس کنترل فرآیند در سیستم SCADA خود. کاوشگرهای نوری MLSS آنلاین نصب شده در نقطه میانی حوضه هوادهی داده های جامد پیوسته را ارائه می دهند. همراه با فلومترهای دیجیتال مغناطیسی روی خطوط ورودی و WAS، سیستم SCADA به طور خودکار پمپ های هدر رفته درایو فرکانس متغیر (VFD) را تعدیل می کند تا یک MCRT هدف ثابت را حفظ کند.

هنگامی که یک بار صنعتی ناگهانی نسبت F/M را تغییر می دهد، اتوماسیون افت متناظر در تقاضای اکسیژن محلول (DO) را تشخیص می دهد و می توان بلافاصله تنظیمات را انجام داد. این ادغام تضمین می کند که MCRT به عنوان لنگر برای پایداری عمل می کند، در حالی که F/M به عنوان ابزار تشخیصی برای ارزیابی تغییرات بارگذاری بلادرنگ عمل می کند.

8. خلاصه: نکات اجرایی برای مدیران کارخانه

بهینه‌سازی یک کارخانه لجن فعال مستلزم جابجایی روش‌های قانونی گذشته و پذیرش معیارهای فرآیند پویا است:

• جانشین های سریع را بگنجانید: تست استاندارد BOD تاخیری 5 روزه را با هضم 2 ساعته COD یا حسگرهای نوری UV-Vis آنلاین جایگزین کنید تا شوک های F/M بالا را به طور فعال مدیریت کنید.
• عادی سازی برای محتوای خاکستر: هرگز اهداف فرآیند را با استفاده از کل MLSS محاسبه نکنید. اولویت بندی MLVSS برای جداسازی توده بیولوژیکی فعال از گل و لای رودخانه بی اثر و بارش معدنی.
• اهداف دمای جنبشی را بگنجانید: شیفت هدف F/M در زمستان کمتر و در تابستان بیشتر است تا با نوسانات متابولیک طبیعی باکتری مطابقت داشته باشد.
• هدر دادن محافظه کارانه را تمرین کنید: با بستن هر تنظیم حجمی WAS یک روزه در 15٪، از سیستم خود در برابر نوسانات فرآیند محافظت کنید.
